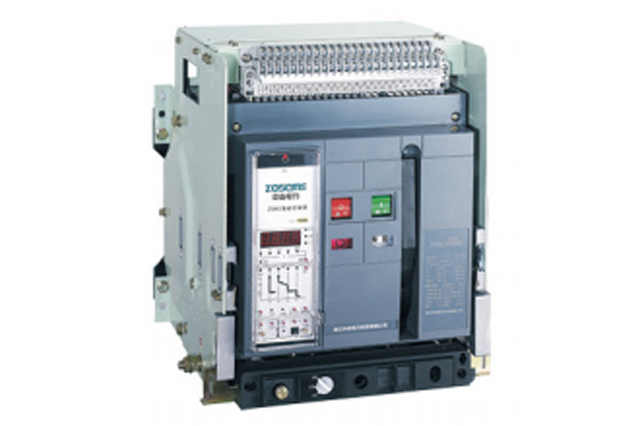

空氣斷路器，也稱為空氣開關，是一種斷路器。這種空氣斷路器，只要電路中的電流超過額定電流，就會自動斷開?？諝鈹嗦菲魇堑蛪号潆娋W(wǎng)和電驅動系統中非常重要的電器。它集成了控制和多種保護功能。除了完成接觸和斷開電路連接之外，它還可以防止電路或電氣設備中發生短路，嚴重的過載和欠電壓，并且還可以不頻繁地啟動電動機。

空氣斷路器的工作原理：

當電路中發生一般性過載時，盡管過載電流不會引起電磁釋放動作，但可能會使熱敏元件產生一定量的熱量，這將導致雙金屬片被向上加熱，從而將杠桿推至松開掛鉤和鎖，空氣斷路器將打開主觸頭，并且電源已切斷。當線路短路或嚴重過載時，短路電流將超過瞬時跳閘電流值，并且電磁跳閘裝置將產生足夠的吸引力來吸引電樞并擊中杠桿，從而使掛鉤向上旋轉鉤子。釋放軸座并釋放鎖。鎖在反作用彈簧的作用下將三個主觸點斷開，以切斷電源。

空氣斷路器簡介：

空氣斷路器的跳閘機構是一組鏈接的設備。 根據保護功能的不同，空氣斷路器的跳閘單元可分為過電流跳閘單元和降壓跳閘單元。

在正常情況下，過電流脫扣器的電樞被釋放；一旦發生嚴重的過載或短路故障，與主電路串聯的線圈將產生強大的電磁吸引力，以吸引電樞向下并釋放鎖鉤。這是空氣斷路器將打開的主要觸點。

當電壓正常時，電磁吸引力吸引電樞，主觸點閉合。一旦電壓急劇下降或切斷電源，空氣斷路器的電樞將松動，主觸點將打開。當電源電壓恢復正常時，需要先關閉空氣斷路器，然后才能工作以實現失壓保護。
